Yeni. Hızlı. Pratik.

Praticad'in sunduğu,
LiDAR modülü ile tanışın

Mobil LiDAR ve İHA'lar ile elde ettiğiniz milyonlarca noktayla
sorunsuz şekilde çalışın, doğrudan CAD ortamında harita üretin.
Videoyu izle
Milyonlarca noktayı hassas bir şekilde işleyin. Elde ettiğiniz nokta bulutlarından, Praticad LiDAR modülü ile CAD ortamında oldukça hızlı bir yöntemle harita üreterek LiDAR yatırımlarınızı etkin bir şekilde değerlendirin.

Özellikler

  • Gözlük gerektirmeyen kullanım
  • Çoklu çekirdek kullanımıyla akıcı ve hızlı bir deneyim
  • Ortofoto üzerinden üst veya alt noktayı yakalama
  • 2D-3D senkronizasyonu
  • Doğrudan CAD ortamında harita üretimi
  • Yüksek üretim kapasitesi ve hassasiyet

Etkili LiDAR Çözümlerimiz

Praticad ile milyonlarca LiDAR noktasını filtreleyerek zemindeki noktalara saniyeler içinde ulaşın. Ortofoto ve nokta bulutunu birlikte kullanarak sayısallaştırma işlemlerinizi hızlandırın.

Ortofoto üzerinde fare ile seçim

Ortofoto üzerinde, farenin bulunduğu konuma hem yapı üzerindeki hem de yapının dibindeki noktalar karşılık geliyor. Ancak, Praticad yakalama modu "alttaki nokta" olduğu için zeminde bulunan noktayı seçiyor ve bunu eş zamanlı olarak 3D penceresinde gösteriyor.

Zeminde yakalanan nokta

3D penceresinde ortofoto üzerinde farenin bulunduğu konuma karşılık gelen zemin noktasının seçildiği eş zamanlı olarak kullanıcıya gösterilir.

Yakalama modu

Praticad yakalama moduna göre üstteki veya alttaki noktayı seçer. Bu görüntüde yakalama modu alttaki noktayı seçmeye ayarlı.

  • Ortofoto üzerinde fare ile seçim

    Ortofoto üzerinde, farenin bulunduğu konuma hem yapı üzerindeki hem de yapının dibindeki noktalar karşılık geliyor. Ancak, Praticad yakalama modu "alttaki nokta" olduğu için zeminde bulunan noktayı seçiyor ve bunu eş zamanlı olarak 3D penceresinde gösteriyor.

  • Zeminde yakalanan nokta

    3D penceresinde ortofoto üzerinde farenin bulunduğu konuma karşılık gelen zemin noktasının seçildiği eş zamanlı olarak kullanıcıya gösterilir.

  • Yakalama modu

    Praticad yakalama moduna göre üstteki veya alttaki noktayı seçer. Bu görüntüde yakalama modu alttaki noktayı seçmeye ayarlı.

Zemindeki noktayı yakalama

Belirlenen yakalama modu (üst veya alt) ile ortofoto üzerinde sayısallaştırma yaparken farenin bulunduğu konumda üstteki veya alttaki nokta otomatik olarak seçilir ve seçilen nokta 3D penceresinde size eş zamanlı olarak gösterilir. Bu yöntemi kullanarak bina diplerindeki noktaları ortofoto üzerinden vakit kaybetmeden yakalayabilirsiniz.

Gerçek sayısal değerler

3D gözlükle stereo olarak yapılan sayısallaştırma çalışmaları operatörün görme kalitesiyle ve kişisel yeteneği ile bağlantılı olduğundan net sonuçlar elde edemeyebilirsiniz. Praticad ise doğrudan sayısal değerler üzerinden çalışma imkanı sunduğu için yüksek görme kalitesine ve kişisel yeteneklere ihtiyaç yoktur. Operatör eğitimiyle vakit kaybetmeyin!

Filtereme yoğunluğu

1 hektara düşecek nokta sayısını belirleyerek filtreleme yoğunluğunu projenizin gerekliliklerine göre ayarlayabilirsiniz.

  • Filtereme yoğunluğu

    1 hektara düşecek nokta sayısını belirleyerek filtreleme yoğunluğunu projenizin gerekliliklerine göre ayarlayabilirsiniz.

Veri filtreleme

Mobil, yersel LiDAR'lar ve İHA'larla elde edilen milyarlarca lazer nokta kullanıcı tarafından belirlenebilen 1 hektara düşen nokta sayısı ile filtre edilerek seyreltilir. Bu filtreleme zemindeki noktalar esas alınarak gerçekleştirilir. Bu sayede zemin üzerindeki nesnelerden(örn. bir ağaç ya da direk) etkilenmeksizin doğru modeller oluşturabilirsiniz.

Lidar - Enkesitlerle Hacim Hesabi ve Kontrol

Lidar - Tüm Yükleme ve Üçgen Model Oluşturma

Filtreleme yapılırken Praticad LiDAR modülü otomatik olarak dipteki noktaları seçer. Bu şekilde hızla üçgen model oluşturabilirsiniz. Videoda örnek bir üçgen model oluşturma çalışmasını ve bu çalışmanın ne kadar kısa sürdüğünü görebilirsiniz. 22 milyon nokta objesinden üçgen modeli yaklaşık iki dakikada elde edin.

Pratik Fonksiyonlar

Otomatik LAS nokta yakalama, Zorunlu LAS nokta yakalama, dipteki noktayı yakalama, kot sabitleme gibi birçok pratik özellik sayesinde LiDAR modülü sayısallaştırma işlemlerinizi hızlandırmanıza olanak tanır.

Otomatik Sayısallaştırma

Otomatik sayısallaştırma ile önceden tanımladığınız fonksiyonları, klavyeden kısayolunu tuşlayarak veya listeden çift tıklayarak aktif hale getirirsiniz. Klasör, tabaka, hat tipi, renkler, obje tipi (alan, hat, dizi, sembol vb.) otomatik oluşturulur.

Örnek: LiDAR ile Üçgen Model Oluşturma

Filtreleme yapılırken Praticad LiDAR modülü otomatik olarak dipteki noktaları seçer. Bu şekilde hızla üçgen model oluşturabilirsiniz. Videoda örnek bir üçgen model oluşturma çalışmasını ve bu çalışmanın ne kadar kısa sürdüğünü görebilirsiniz.

Örnek: 3D Raster (MTN) Oluşturma

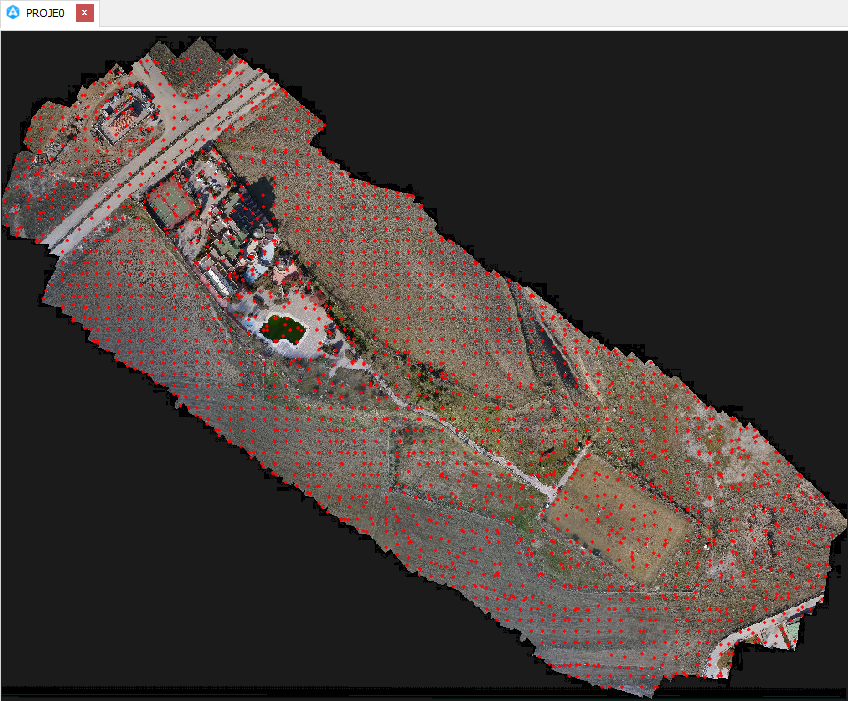

Örnek veri filtreleme

100 nokta/hektar
Yukarıdaki resimde bulunan kırmızı noktalar 3D nokta bulutundan 100 nokta/hektar filtreleme ile elde edilmiştir. Praticad filtreleme işlemi esnasında zeminde bulunan noktaları seçer.

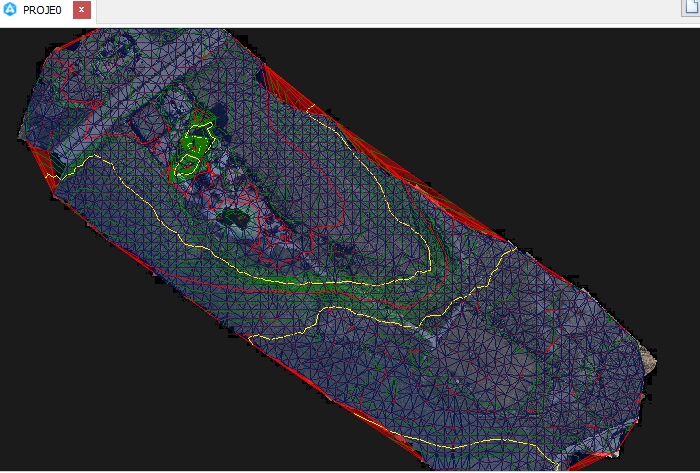

Örnek üçgen model eldesi

Filtre edilen nokta bulutundan üçgen model
Resimde 3D nokta bulutundan filtre edilen noktalar kullanılarak üretilen üçgen modeli görebilirsiniz.
